近日，國星光電子公司風華芯電成功開發出基于扇出面板級封裝的D-mode氮化鎵半橋模塊。

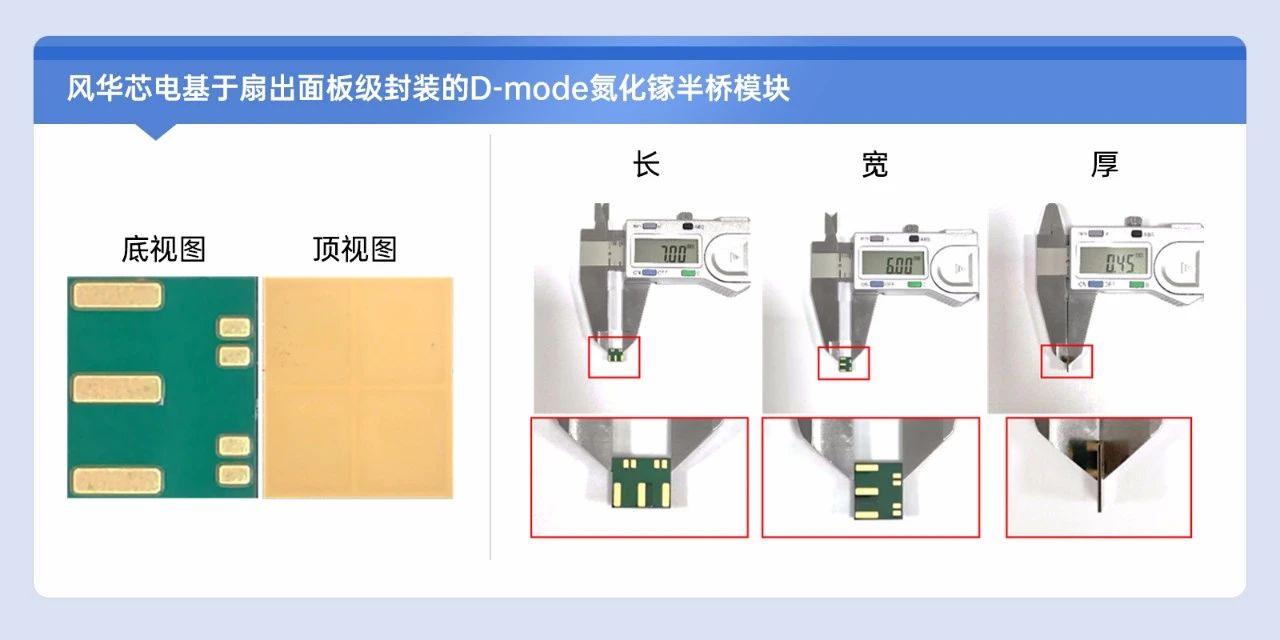

▲扇出型D-mode氮化鎵半橋模塊尺寸僅為6×7×0.45mm

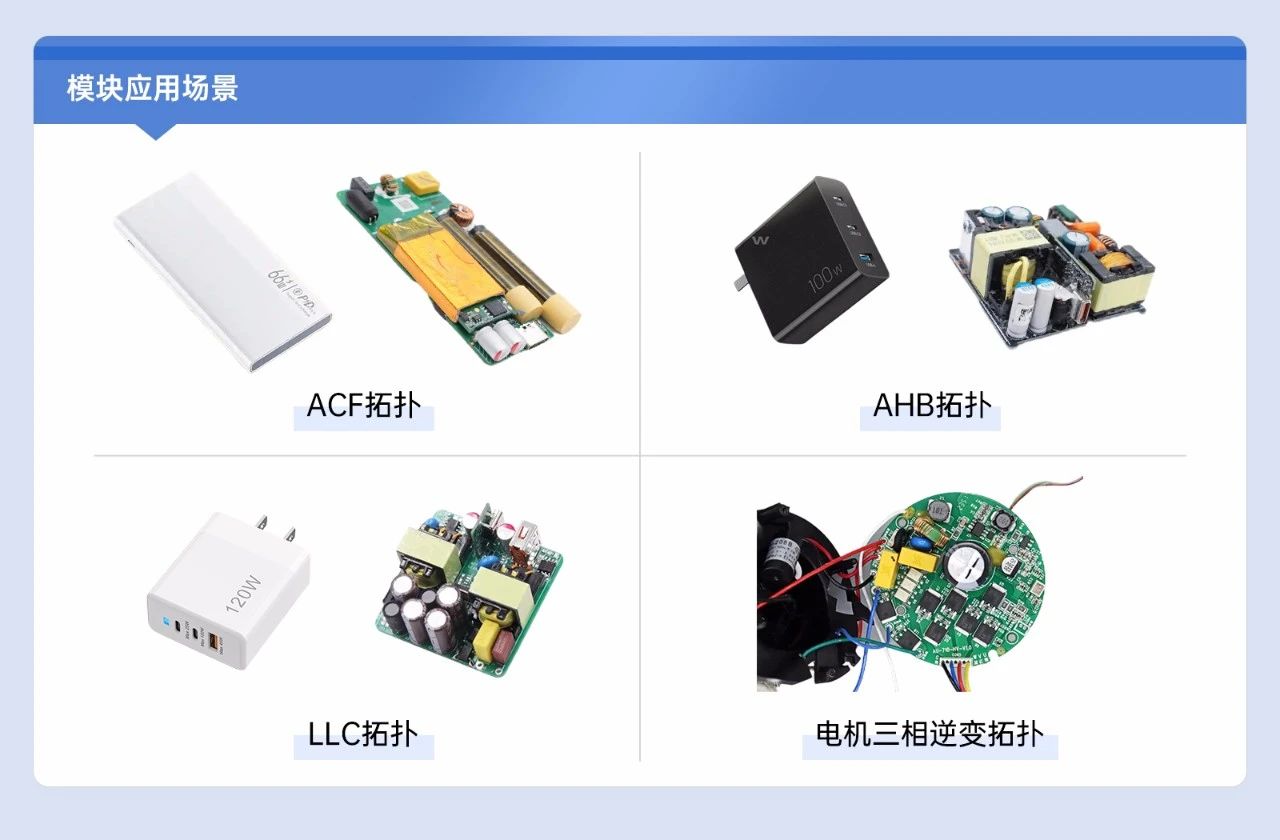

該模塊在封裝形式上取得新突破，相對于傳統鍵合線框架封裝，模塊體積減少超67％，電路板布板面積降低30%，使得整體封裝結構更緊湊、產品性能更出色，可進一步推動氮化鎵產品向小型化、輕薄化、高效化方向發展，為快充等消費電子市場應用提供更優的技術解決方案。

技術創新

塑造市場競爭新優勢

風華芯電此次推出的D-mode氮化鎵半橋模塊可更好地滿足消費電子市場應用產品集成度和小型化日益升級的需求。

模塊創新采用自主研發的扇出面板級封裝形式，其通過銅球鍵合工藝實現氮化鎵高電子遷移率晶體管（GaN HEMT）和硅（Si MOS）芯片的凸點結構，借助再布線層（RDL）的鍍銅工藝實現互連，達到4個功率管有效互連效果，并形成半橋拓撲結構，實現模塊內部結構的高密度集成，減少產品體積，提升性能優勢，增強產品市場競爭力。

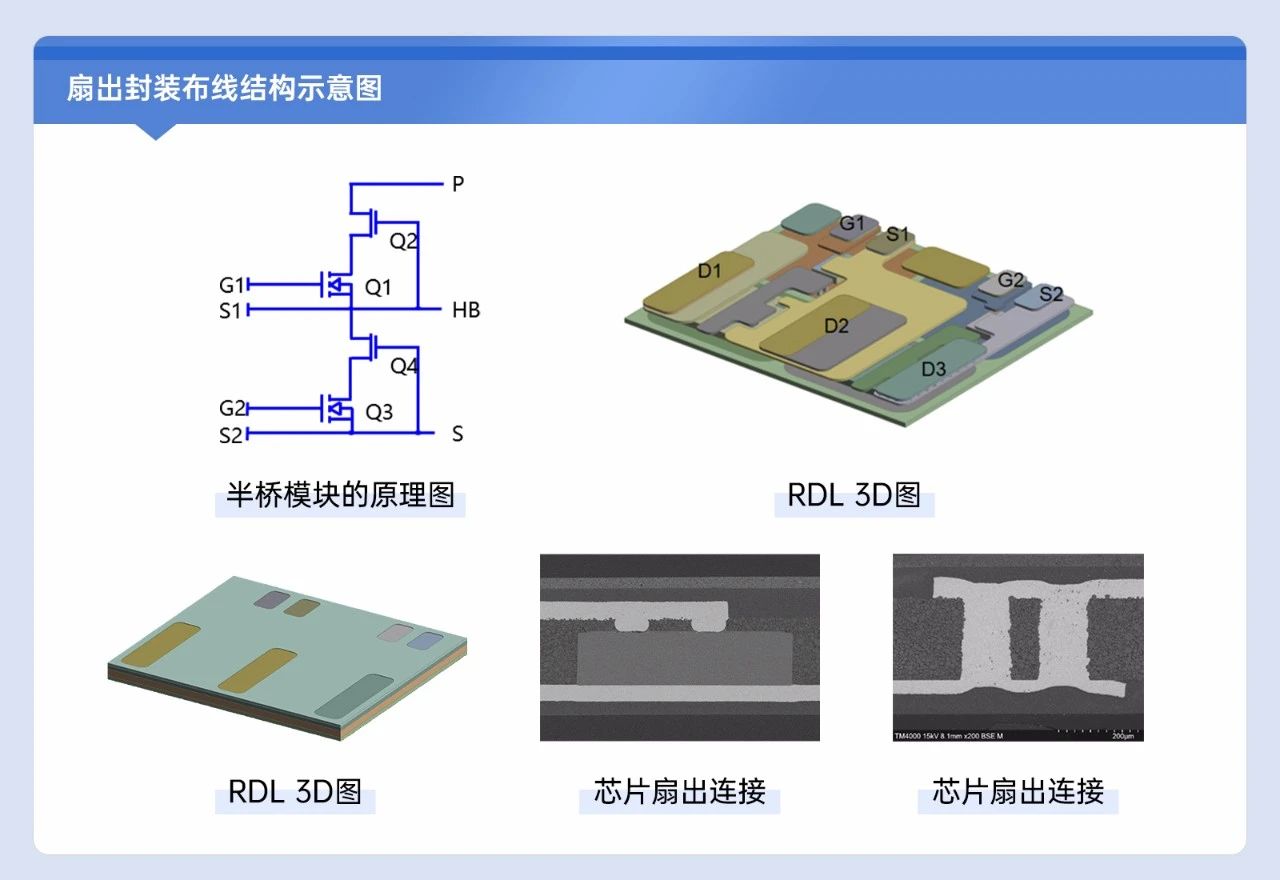

▲D-mode氮化鎵半橋模塊扇出面板級封裝布線結構示意圖

錨定“三優”

賦能產品提質增效

基于扇出面板級封裝形式，D-mode氮化鎵半橋模塊實現了“三優”目標：

▌性能更優

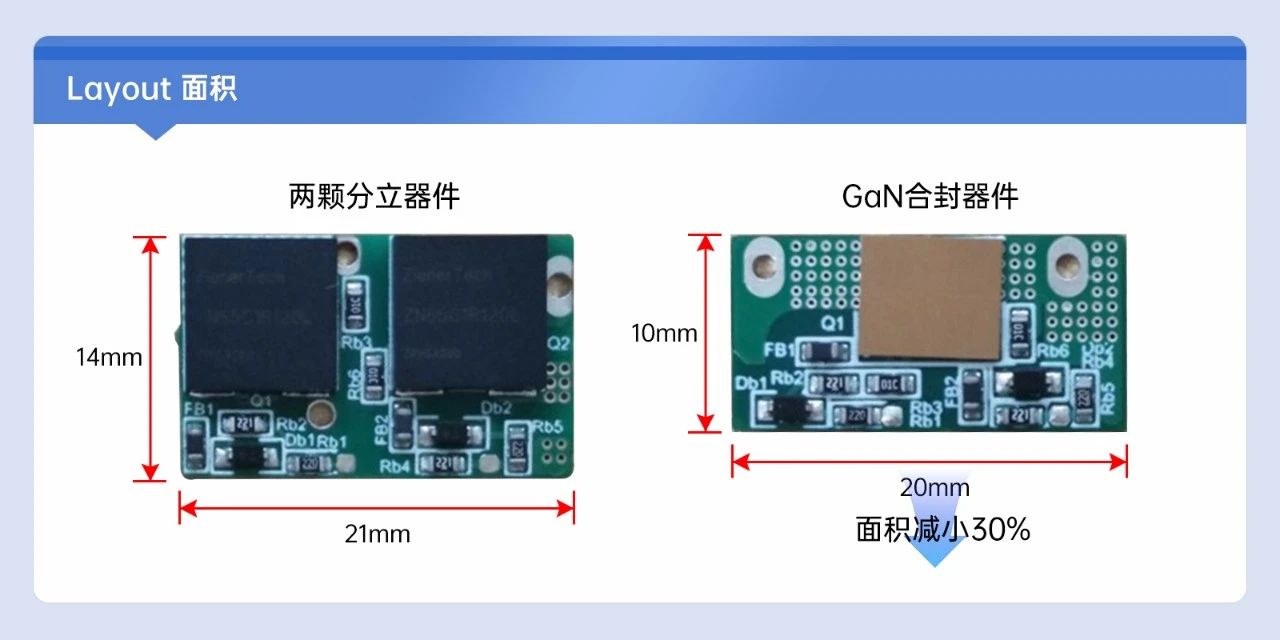

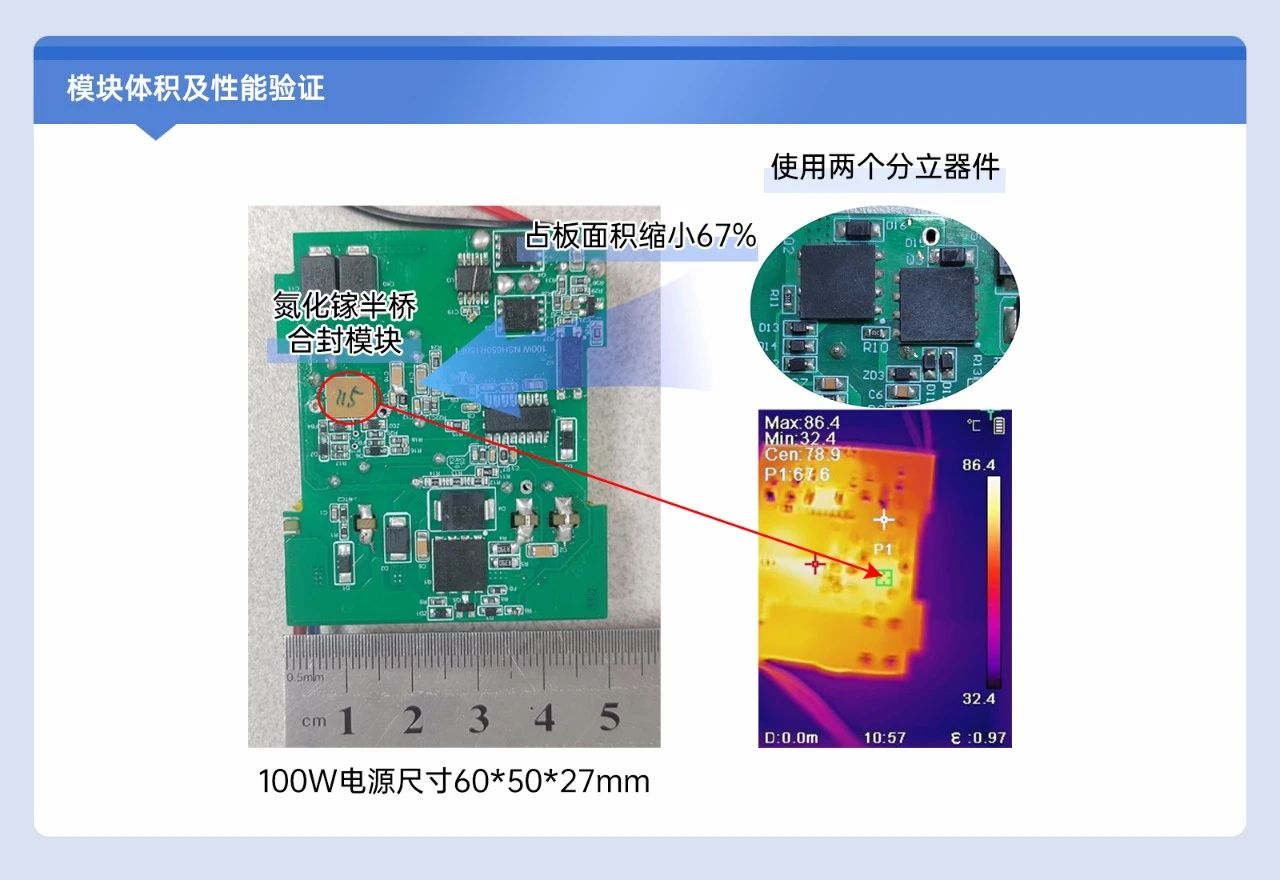

由于扇出面板級封裝能夠在更狹小的空間內完成更復雜電氣互連，更短的互連線路，使得整體模塊內部結構更緊湊，實現體積減少超67%，布板尺寸縮減30％。而且模塊的寄生電感、電阻更小，可充分發揮氮化鎵材料的高頻、高效率的特性，提升整體性能。
